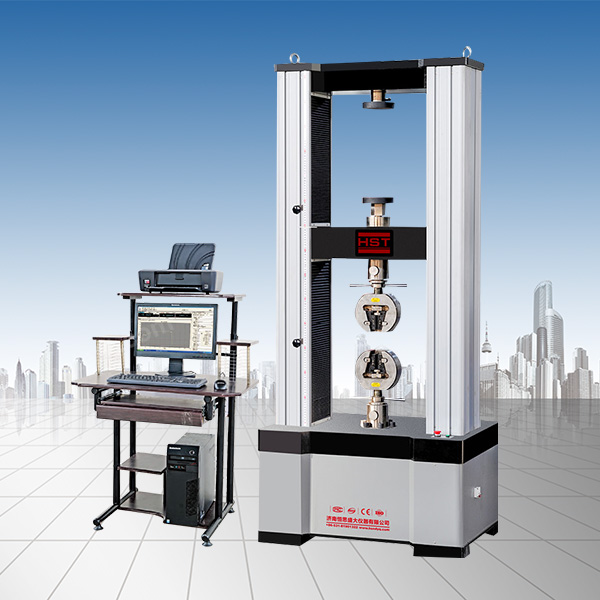

一、UTM5305X微機控制電子萬能試驗機產品概述：

本機是測試各種材料及其制品物理性能、機械性能、工藝性能、結構性能及內外缺陷的重要儀器設備。選配對應夾具后可完成對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切、剝離等類型的試驗;采用高精度測力傳感器、高分辨率位移傳感器確保精準測量;具有等速率加荷、等速率變形、等速率位移等閉環控制。

本機易于安裝、操作簡單、測試高效;廣泛適用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等行業進行精密性的材料研究、材料分析、材料開發和質量控制;可以進行材料或產品的工藝合格性能驗證試驗。

二、UTM5305X微機控制電子萬能試驗機設計依據相關標準：

GB/T 16491-2008《電子式萬能試驗機》;

GB/T 2611-2007《試驗機通用技術要求》;

JB/T 7406.1-1994《試驗機術語材料試驗機》;

JJG 139-2014《拉力、壓力和萬能材料試驗機》;

ASTM A370鋼制品力學性能試驗的標準試驗方法和定義，

JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》;

GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》;

GB/T 16825.1-2008《靜力單軸試驗機的檢驗第1部分：拉力和(或)壓力試驗機測力系統的檢驗與校準》。

三、UTM5305X微機控制電子萬能試驗機電氣測控部分

(一)外置獨立控制器

全新一代靜態試驗機專用控制器，是集測量、控制、傳輸功能于一體，并對信號采集、信號放大、數據傳輸、伺服電機驅動單元進行了高度集成;為試驗機的測量、控制、和操作提供了全新的解決方案，USB數據傳輸全面支持筆記本計算機、平板計算機、臺式計算機;是試驗機技術發展的一個重要部分。

外部手持式控制器采用320*240 LED顯示器，可快速調整試驗空間，同時具有試驗開始、試驗停止、試驗清零等功能，實時顯示設備運行狀態、試驗數據、使試樣裝夾更加方便，操作

更加簡單。

(二)萬能試驗機測控軟件

萬能試驗機測控軟件采用DSP技術及神經元自適應控制算法，實現等速率試驗力、等速率橫梁位移、等速率應變等多種閉環控制模式，控制方式可任意組合、平滑切換;具有聯網接口，可實現數據聯網和遠程控制功能。

四、UTM5305X微機控制電子萬能試驗機主要技術參數：

(一)測量參數

試驗力(kN):300;

試驗機級別：0.5級;

試驗力有效測量范圍：0.4%-100%F.S;

試驗力測量精度：優于≤±0.5%;

位移測量分辨力：0.02μm;

位移測量精度：優于≤±0.5%;

電子引伸計測量精度：優于≤±0.5%;

力分辨率：1/520000;

(二)控制參數：

控制方式：力閉環控制、變形閉環控制、位移閉環控制;

(三)主機參數：

立柱數：6柱(4立柱、2絲杠)，單空間結構;

zui大壓縮空間：800;

zui大拉伸間距:800;

有效跨距：600;

工作臺尺寸：1050×660;

(四)液壓隨動油源參數：

主系統系統壓力(Mpa)：25;

油泵zui大流量(L/min)：4;

濾油器濾油精度(μm)：10;

主油泵電機功率(kW)：2.2;

操作臺面距地面高度：780;

操作臺面材質及顏色：實心理化板，黑色;

油箱容積(L)：50。

(五)附具參數：

夾緊方式：內置楔型液壓自動夾緊;

鉗口外形尺寸：高90×寬90;

圓試樣夾持范圍：Φ6-Φ13;Φ13-Φ26;Φ26-Φ40;

板試樣夾持厚度：0-15,15-30;

板試樣zui大夾持寬度：90;

上下壓板尺寸：Φ180。

(六)整機參數：

主機外形尺寸：1102*870*2395;

主機重量：2200;

功率、電壓、頻率：380V/50Hz;
