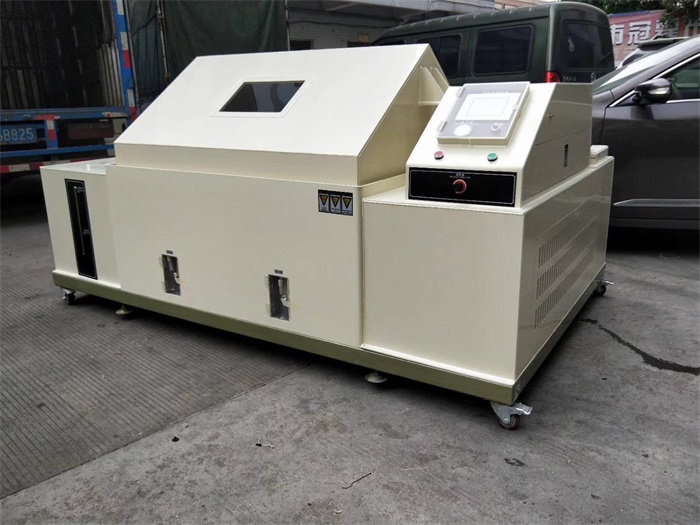

設備名稱： 復合式鹽霧腐蝕試驗箱(鹽干濕復合式鹽霧腐蝕試驗機)

設備型號： HE-CYW-90T

標稱內容積： 207L

內箱有效尺寸： 90×60×50(L×W×H) cm

外形空間： 約210×125×120(L×W×H) cm

重量： 約100Kg

zui大功率： 6KW

zui大電流： 30A

電源條件： 1. AC 220V 單相二線+保護接地;電壓允許波動范圍±10%V;

鹽干濕復合式鹽霧腐蝕試驗機2. 頻率允許波動范圍50±0.5HZ;TN-S方式供電或TT方式供電;

3. 保護地線接地電阻小于4Ω

4. 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用。

性能指標：

使用環境條件： 1) 環境溫度為5～30℃、相對濕度≤85%R.H;

2) 安裝場地必須是平坦無振動之地面;

3) 設備需遠離熱源及易燃、易爆物質;

4) 安裝位置不能受陽光直接照射，并維持室內空氣流通;

5) 設備安裝場地需清潔，不能安裝在灰塵較多的地方或排塵口等

溫濕度范圍： 試驗室溫度： RT～ 60℃

壓力桶溫度： RT～ 63℃

相對濕度 30%-98%R.H

升溫速率： 試驗室溫度 RT→+50℃≤60 min

壓力桶溫度 RT→+63℃≤60 min

主要技術參數： 1. 溫度分辨率：0. 1℃

2. 溫度均勻度：±2℃

3. 溫度波動度：±0.5℃

4. 噴霧量(m1/80cm2/h)1.0～2.0(至少收集16小時，取其平均值)

5. 噴霧壓力：1.00±0.01kgf/cm2

6. 藥水PH值：中性6.0～7.0 酸性3.0～3.1

7. 噴霧溶液PH值：中性6.5～7.2 酸性3.1～3.3

8. 控制時間：1S ～ 9999H 可任意設定

9. 注：噴霧時溶液中二氧化碳的損失可能引起pH 值的變化，可以通過下列方法，例如將溶液加熱到35℃以上才放入試驗設備中，或者使用新鮮的沸水配制溶液來降低溶液中二氧化碳的含量，可避免pH 值的變化，酸性試驗或銅加速鹽霧試驗為保證噴霧溶液PH值，可調節配置藥水PH值到2.8～3.0并檢查溶液和/或溶質是否達到要求。

執行標準： GB/T2423.17-2008/IEC 60068-2-11-1981鹽霧試驗方法

ASTM.B117-2009鹽霧試驗

JIS H8502鹽水噴霧試驗方法

GB/T10125-2012/ISO 9227-2006鹽水噴霧試驗方法

GB-T5170.8-2008電工電子產品環境試驗設備檢驗方法-鹽霧試驗設備

GB-T5170.11-2008腐蝕性氣體試驗設備檢驗方法

ISO9227鹽霧試驗

GB-T10587-2006鹽霧試驗箱技術條件

ASTM-B117

GB/T2423.18-2013循環鹽霧試驗法

結構特征：

箱體結構： 1. 試驗室采用進口PVC聚乙稀板(臺灣南亞)，厚度8mm，耐用溫度在85℃。

2. 試驗室密封蓋采用進口亞克力板，厚度6mm

3. 試藥補充瓶采用隱藏式附水位探測，清洗容易，不易破裂。

4. 壓力空氣桶采用SUS304#不銹鋼耐高壓桶保溫效果zui佳。

5. 試驗物料架采用平面分度架，可任意調整角度四面落霧及受霧，放置試樣較多

6. 試驗室密封采用水密封方式，保證箱內腐蝕氣體不泄露

7. 控制箱與試驗箱為一體式，左右結構操作方便

8. 采用水電分離結構，有效防止水進入電器控制箱損壞配件

箱蓋： 試驗室密封蓋采用進口亞克力板，厚度6mm，制作成頂部為1000角密封蓋，有效防止試驗中冷凝水滴到樣品表面影響試驗結果。

控制面板： 進口觸屏溫濕度控制器、壓力表、電源開關。

配電控制柜： 加水電磁閥、噴霧電磁閥、除霧電磁閥、配電板、散熱風機、壓縮機、冷凝器、加濕器、超溫保護器、空氣飽和壓力桶、噴霧調節閥。

加熱系統： 采用空氣加熱方式，鈦合金加熱管、316L耐腐蝕電熱板， P.I.D控制加熱從而達到溫度平衡。

補水系統： 1、儲水箱及壓力桶補水：手動、自動兩種補水控制系統，可連接自來水管自動控制補水或手動加水雙重補水方式，使用方便;

注：如自來水雜質過多或帶酸堿性需在入水口加裝過濾器

2、藥水補水：采用內隱藏式大水箱，手動補水方式

排水系統： 排水閥門控制裝置，手動排水方式

噴霧系統： 采用伯努特原理吸取鹽水而后霧化，霧化程度均勻

絕無阻塞結晶之現象可確保連續測試之標準

采用特殊玻璃制成噴嘴

可調錐度噴霧塔，可有效分散噴霧保證噴霧均勻及控制噴霧量

噴霧方式： 連續式、間斷式

加濕系統： 1、水位控制采用機械浮球控制、杜絕電子式誤動作

2、供水系統采用自動補水系統、適合機器長時間連續運轉。

除濕系統： 法國泰康全封閉大功率壓縮機1套、全銅冷凝器、納米耐腐涂層蒸發器、納米耐腐涂層渦輪風機。

空氣供應系統： 噴霧壓力為1kg/cm2分兩段式調整，第一次將壓縮空氣調整為2kg/cm2進入飽和桶內進行加熱，第二次調整為1kg/cm2噴霧壓力

排霧系統： 1. 全自動壓力平衡排霧裝置，只需連接排霧管，根據箱內壓力自動排霧。

2. 手動除霧按鈕開關，打開試驗箱蓋前只需點擊此按鈕，可快速將室內霧氣去除。

3. 注：機臺排霧管道需延伸到室外空曠的地方，并且需要避免靠近易腐蝕物品避免機臺排出霧氣腐蝕其他物品;排霧延伸管道不能有波浪狀打折的地方，避免排霧管道內冷凝水堵住排霧管，不能有效排出廢氣。

電氣控制系統：

溫濕度控制器： 1、微電腦智能溫度控制器,圖形化操作界面，高分辨率顯示，菜單式命令結構。用戶能夠自主的根據自己的需要或是標準的要求進行程序化設置，使試驗箱能夠自動的程序化的完成一些需要的環境條件以及一些循環系列的標準要求，zui大程度的體現了人性化，自動化。

2、在操作界面上，客戶可以自主編程，修改設定參數。并能實時監測試驗步驟，試驗時間，試驗溫度，試驗濕度，循環次數，飽和桶溫度等相關的試驗數據都在操作界面以數字的形式直接顯示。

3、具定點及可程序執行功能,預約激活,冷熱開機斜率設定運轉參數可提供選擇。

4、中文屏幕顯示。

5、各項安全警報控制系統：低水位、超溫、超載等，附加警示燈。

6、溫度與濕度圖表顯示：箱體內的實際溫濕度用圖形化表示，同時與用戶設定值進行比較，可以有利于找出試驗誤差。

7、多重安全保護系統;水位過低過熱報警，箱體溫度熱保護等，可以保證試驗箱免受破壞。

溫度輸入模式： 觸摸式輸入
